型号:CWT UItra-mini
电流:30A峰值至30kA峰值
高频带宽( -3dB) : 30MHz
精度(典型值) : 在线圈中心位置最高可达+0.2%
介绍:CWT Ultra mini系列罗氏线圈小到可以穿过TO-220半导体器件的脚。宽带宽高达30MHz(-3dB)和在宽温度范围内出色的高频性能,使该系列成为测量电力电子应用中脉冲电流和正弦波的理想选择。
立即获取解决方案!一、产品概述
英国PEM CWT Ultra-Mini 罗氏线圈电流探头具有市场上较小的Rogowski coil线圈。 线圈较大的截面为1.6mm,小到可以穿过TO-220半导体器件的脚。宽带宽高达30MHz(-3dB)和在宽温度范围内出色的高频性能,使该系列成为测量电力电子应用中脉冲电流和正弦波的理想选择。
二、标准与合规性
1. CE 标志
2. 符合 EMC EN61326-1
3. 符合 IEC 61010-1;IEC 61010-2-032 标准
4. PEM Ltd 已通过 ISO9001:2015 标准认证
5. 专利产品
三、产品特征
1. 宽工作温度 -40°C 至 +125°C。
2. 可追踪校准(包括证书)
3. MAX线圈厚度1.6mm
4. 非侵入性: 对被测电路的负载只有几个pH值
5. 无磁性材料意味着卓越的线性度<0.05%读数
6. 完全隔离的测量
- 线圈的额定电压为1.2kVpeak(耐受测试为3kVrms / 50Hz / 60秒)

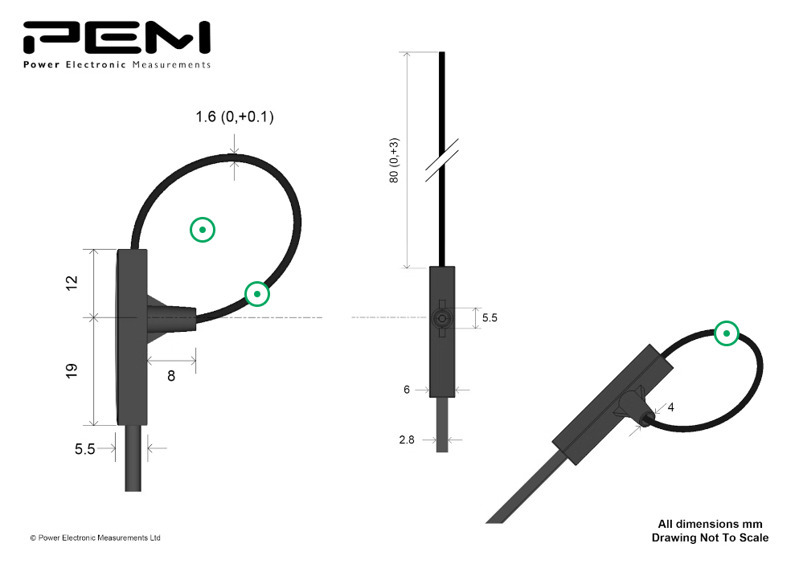

四、产品尺寸
五、产品应用
CWT Ultra mini (CWTUM)罗氏线圈拥有市场上min的横截面、夹式罗哥夫斯基线圈。结合其宽频带,CWT ultra mini是一个多功能的工具,适用于许多应用,特别是电力电子开发工作。
(一)电力电子电路中的开关波形
CWT ultra mini可用于各种电子测量,如功率半导体的开关损耗、并联设备的电流分担或检查在线电感是否对IGBT或MOSFET施加过大压力。
CWTUM是非侵入性的,只在初级电路中注入几个pH值,带宽为30MHz,有一个可预测的已知测量延迟,而且很薄,夹在中间,即使是难以触及的电路部分也很容易插入。
CWT ultra mini罗氏线圈足够小,这款PEM罗氏线圈可以在一个小空间里测量电流...
1.功率器件键合线
2.并联TO-220/TO-47 MOSFET器件的负载分担
3.跨越半导体晶圆的电流分布
4.层压式电源平面和IGBT MOSFET电源模块之间的连接
5.SMPS cct's和功率转换器中的电感和电容终端
...随着电源电路密度的增加,它成为一个非常有用的诊断工具!
(二)在大的直流电流存在的情况下测量小的交流电流(如电容器纹波)。
Rogowski coil电流传感器不能测量电流的直流成分。然而,与CT或霍尔效应装置不同,它们不包含磁性材料,所以不受直流电流的影响。因此,有可能使用一个小的、灵活的罗哥夫斯基线圈来测量大的直流电流中的小的交流电流,而基于磁性原理的传感器将是昂贵和庞大的,以防止饱和效应。这款CWT电流探头的一个常见的应用是测量电容器中的纹波电流,其中主要电流是直流或缓慢的时间变化。
(三)PEM电流探头的其他应用包括:
1.功率转换器的开发和诊断
2.测量工频谐波
3.rf电流

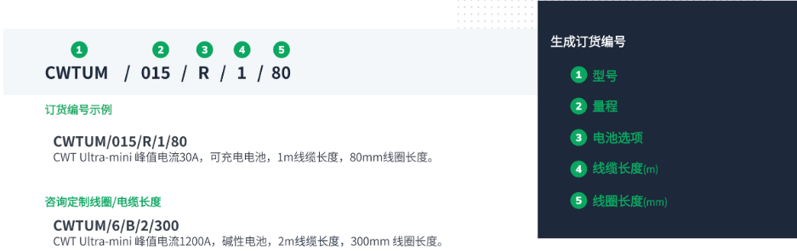

型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (-3dB)Hz | 峰值di/dt (kA/μs) | 高频带宽 (-3dB)MHz |
CWTUM/015 | 200 | 30 | 20 | 80 | 116 | 2.0 | 30 |
CWTUM/03 | 100 | 60 | 20 | 65 | 67 | 4.0 | 30 |
CWTUM/06 | 50 | 120 | 15 | 35 | 34 | 8.0 | 30 |
CWTUM/1 | 20 | 300 | 15 | 9.0 | 9.2 | 20 | 30 |
CWTUM/3 | 10 | 600 | 10 | 6.0 | 6.2 | 40 | 30 |
CWTUM/6 | 5.0 | 1.2k | 10 | 3.0 | 3.2 | 70 | 30 |
CWTUM/15 | 2.0 | 3.0k | 5.0 | 2.0 | 2.0 | 70 | 30 |
CWTUM/30 | 1.0 | 6.0k | 5.0 | 1.5 | 1.5 | 70 | 30 |
CWTUM/60 | 0.5 | 12.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
CWTUM/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 峰值di/dt (kA/μs) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 高频带宽 (-3dB)MHz | |
CWT-经典款系列 | 300mm线圈 | 700mm线圈 | ||||||
CWT/3N | 20 | 600 | 2.0 | 14 | 0.9 | 1.0 | 10 | 5 |
CWT/6 | 5.0 | 1.2K | 8.0 | 12 | 0.9 | 1.0 | 16 | 10 |
CWT/15 | 2.0 | 3.0K | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
CWT/30 | 1.0 | 6.0K | 40 | 3.5 | 0.5 | 0.6 | 16 | 10 |
CWT/60 | 0.5 | 12K | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
CWT/150 | 0.2 | 30K | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
CWT/300 | 0.1 | 60K | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
CWTHF-抗干扰/高频型号 | ||||||||
CWTHF/015 | 200 | 30 | 2.0 | 15 | 85 | 150 | 20 | 8 |
CWTHF/03 | 100 | 60 | 4.0 | 11 | 78 | 105 | 20 | 8 |
CWTHF/06 | 50 | 120 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
CWTHF/1 | 20 | 300 | 20 | 6.0 | 50 | 50 | 20 | 10 |
CWTHF/3 | 10 | 600 | 40 | 12 | 11 | 12 | 30 | 15 |
CWTHF/6 | 5.0 | 1.2k | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
CWTHF/15 | 2.0 | 3.0k | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
CWTHF/30 | 1.0 | 6.0k | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
CWTHF/60 | 0.5 | 12k | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
CWTHF/150 | 0.2 | 30k | 120 | 5.0 | 0.8 | 0.8 | 30 | 15 |
CWTHF/300 | 0.1 | 60k | 120 | 5.0 | 0.2 | 0.2 | 30 | 15 |
CWTHF/600 | 0.05 | 120k | 120 | 5.0 | 0.06 | 0.05 | 30 | 15 |
CWTHF/1500 | 0.02 | 300k | 120 | 5.0 | 0.035 | 0.03 | 30 | 15 |
型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 峰值di/ dt(kA/μs) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 高频带宽 (-3dB)MHz | |
CWTMini50HF系列 | 100mm线圈 | 200mm线圈 | ||||||
CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
CWTMini系列 | ||||||||
CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 峰值di/dt (kA/μs) | 高频带宽 (-3dB)MHz |
CWTUM-S/015 | 200 | 30 | 20 | 85 | 150 | 2.0 | 30 |
CWTUM-S/03 | 100 | 60 | 18 | 78 | 100 | 4.0 | 30 |
CWTUM-S/06 | 50 | 120 | 12 | 70 | 75 | 8.0 | 30 |
CWTUM-S/1 | 20 | 300 | 10 | 53 | 50 | 20 | 30 |
CWTUM-S/3 | 10 | 600 | 12 | 11 | 12 | 40 | 30 |
CWTUM-S/6 | 5.0 | 1.2k | 12 | 5.5 | 6.0 | 80 | 30 |
CWTUM-S/15 | 2.0 | 3.0k | 10 | 2.8 | 3.0 | 100 | 30 |
CWTUM-S/30 | 1.0 | 6.0k | 10 | 1.5 | 1.5 | 100 | 30 |
CWTUM-S/60 | 0.5 | 12.0k | 8.0 | 1.0 | 1.0 | 100 | 30 |
CWTUM-S/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 峰值di/dt (kA/μs) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 高频带宽 (-3dB)MHz |
CWTUM-F(1.3mm厚度) | 55mm线长 | ||||||
CWTUM-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 20 |
CWTUM-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 20 |
CWTUM-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 20 |
CWTUM-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 20 |
CWTUM-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 20 |
CWTUM-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 20 |
CWTUM-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 20 |
CWTUM-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 20 |
CWTUMHF-F(抗干扰/高频型号-1.7mm厚度) | 55mm线长 | ||||||
CWTUMHF-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 30 |
CWTUMHF-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 30 |
CWTUMHF-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 30 |
CWTUMHF-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 30 |
CWTUMHF-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 30 |
CWTUMHF-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 30 |
CWTUMHF-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 30 |
CWTUMHF-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 30 |
型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 峰值di/dt (kA/μs) | 高频带宽 (-3dB)MHz | |
300mm线圈 | 700mm线圈 | |||||||
CWTLF/1 | 20 | 300 | 15 | 0.47 | 0.5 | 2.5 | 1.6 | 0.75 |
CWTLF/3 | 10 | 600 | 15 | 0.24 | 0.25 | 5.0 | 1.6 | 0.75 |
CWTLF/6 | 5.0 | 1.2k | 15 | 0.19 | 0.2 | 10 | 1.6 | 0.75 |
CWTLF/15 | 2.0 | 3.0k | 15 | 0.09 | 0.1 | 11 | 1.6 | 0.75 |
CWTLF/30 | 1.0 | 6.0k | 15 | 0.045 | 0.05 | 11 | 1.6 | 0.75 |
CWTLF/60 | 0.5 | 12.0k | 15 | 0.018 | 0.02 | 11 | 1.6 | 0.75 |
CWTLF/150 | 0.2 | 30.0k | 15 | 0.009 | 0.01 | 20 | 3.2 | 1.5 |
CWTLF/300 | 0.1 | 60.0k | 10 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
CWTLF/600 | 0.05 | 120.0k | 5.0 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
CWTLF/1500 | 0.02 | 300.0k | 4.0 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
