一、PEM罗氏线圈的产品概述
CWT扩展低频(CWT LF)罗氏线圈可以与我们的CWT标准一起指定。
与CWT和CWT Mini一样,CWT LF是一个宽频探头,具有MHz范围内的高频率带宽。然而,扩展的低频带宽使CWT LF特别适用于测量:
1.持续时间较长的电流脉冲--如电解电容放电或不对称短路测试。
2.CWT罗氏线圈可进行功率测量,从10Hz到几个100kHz的相移误差非常低
二、PEM罗氏线圈符合的标准
1.有CE认证
2.设计符合IEC61010-1标准
3.PEM有限公司是一家ISO9001:2015注册公司
4.专利技术
三、PEM罗氏线圈的产品特征
1.可追踪校准(包括证书)。
2.薄薄的、夹在周围的Rogowski coil线圈,便于插入到有限制的电路中去
3.无干扰性: 对被测电路的负载只有几个pH值
4.无磁性材料,确保卓越的线性度<0.05%读数
5.PEM电流探头可进行电隔离测量

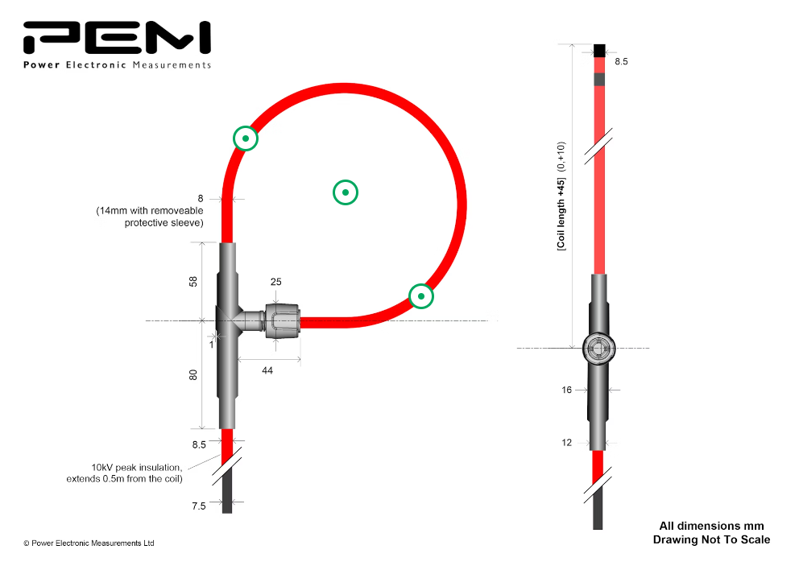

四、PEM罗氏线圈的产品尺寸
五、PEM罗氏线圈的产品应用
在过去的10年中,CWT LF罗氏线圈已经提供给世界各地的主要电气工程公司和领先的研究机构。这种多功能的仪器已被用于各种应用,一些例子包括:
(一)不对称的故障电流测量
电力系统中出现的不对称故障电流通常包括一个缓慢指数衰减的直流分量,并叠加一个50/60Hz的波形。图中显示了一个典型的故障电流和CWT300LF探头的输出(峰值电流60.0kA)。
CWT LF系列有一个扩展的低频带宽,例如CWT300LF的带宽为0.008Hz。这限制了测量长持续时间脉冲时的失真。由于低频带宽造成的失真被称为 "下垂 "失真,并在CWT技术说明中讨论。
由CWT300LF测量的典型非对称性故障电流
在所示的波形中,CWT 300LF准确地测量了50/60Hz分量和直流衰减,由此产生的下降偏移小于峰值电流的0.8%。
由于低频(-3dB)性能的高公差,CWT低频的下垂偏移是可预测的,甚至可以在后期处理结果时进行补偿。
(二)功率(质量)测量
与LFR探头一样,CWT LF常见的应用是功率测量,CWT电流探头通常与功率分析仪一起使用。
CWT LF有:
1.从10Hz到几个100kHz的极低相位误差
2.极低的本底噪声。
3.易于使用,夹在线圈周围
4.卓越的线性度
5.与导体在回路中的位置有很好的准确性。
因此,CWT LF是测量电力(质量)测量应用中电流的理想选择。
CWT LF与LFR的不同之处在于,它有:
1.更高的额定电流
2.在几千赫兹范围内有更好的相位误差(在兆赫范围内有更高的截止值)
3.在>3000A时有更好的低频性能
(三)电力电子应用 - 大功率整流器、电解电容放电和制动斩波器
CWT LF系列罗氏线圈能够测量频率甚至低于1Hz的大电流,具有几毫秒导通时间的PWM波形或长持续时间的单射脉冲。
与电流互感器或其他基于磁性的传感器不同,Rogowski coil线圈不受I.t产品的限制,由于没有磁性材料的饱和,CWT LF可以在低频率下测量大电流,如在大功率整流器、电解电容放电和制动斩波器中遇到的电流。
(四)其他应用包括:
1.大电流极低频率的应用
2.故障电流
3.脉冲功率应用

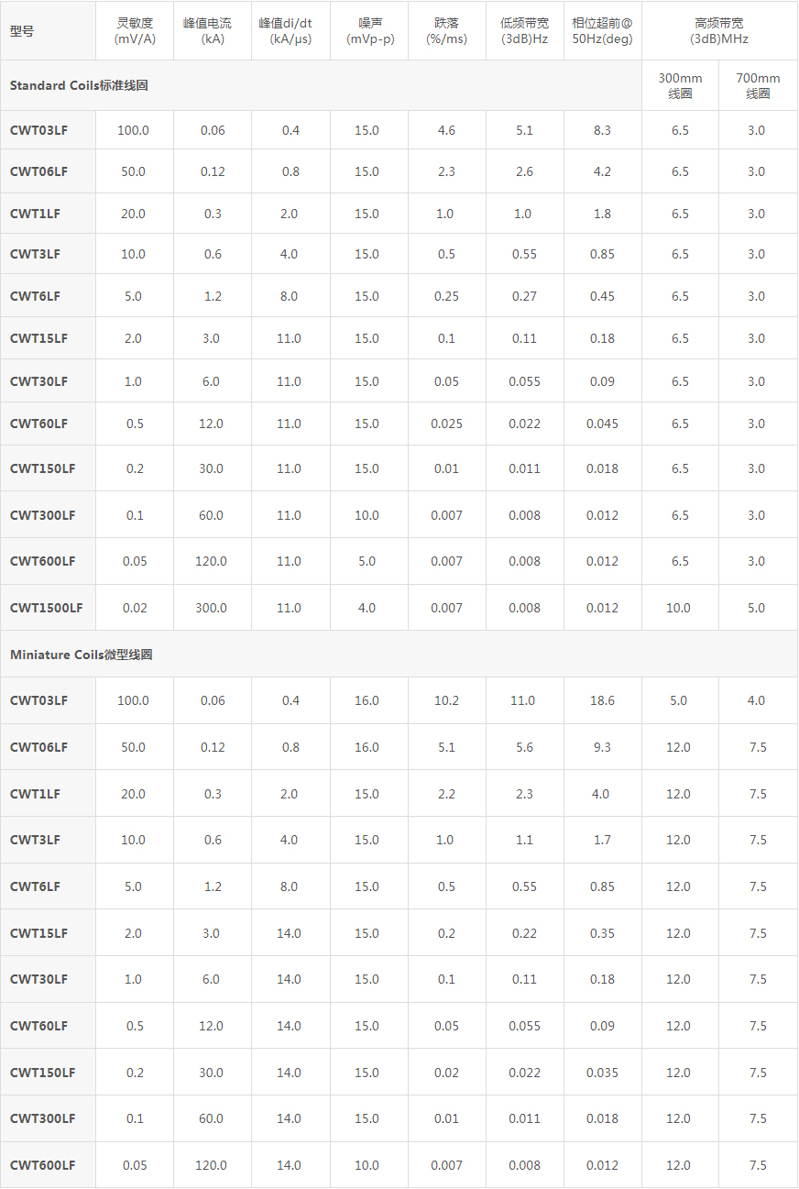

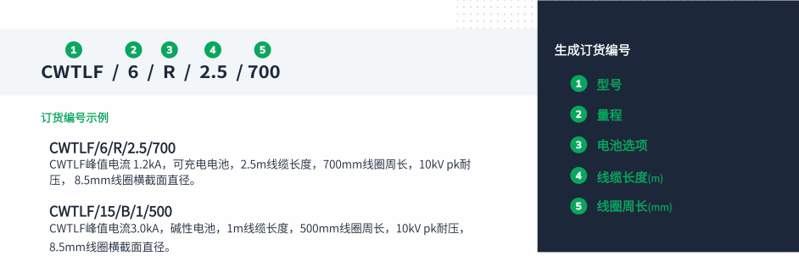

型号 | 灵敏度 (mV/A) | 峰值电流(kA) | di/dt (kA/μs) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (3dB)Hz | 相位超前 @50Hz(deg) | 高频带宽 (3dB)MHz | |
Standard Coils标准线固 | 300mm 线圈 | 700mm 线圈 | |||||||
CWT03LF | 100.0 | 0.06 | 0.4 | 15.0 | 4.6 | 5.1 | 8.3 | 6.5 | 3.0 |
CWT06LF | 50.0 | 0.12 | 0.8 | 15.0 | 2.3 | 2.6 | 4.2 | 6.5 | 3.0 |
CWT1LF | 20.0 | 0.3 | 2.0 | 15.0 | 1.0 | 1.0 | 1.8 | 6.5 | 3.0 |
CWT3LF | 10.0 | 0.6 | 4.0 | 15.0 | 0.5 | 0.55 | 0.85 | 6.5 | 3.0 |
CWT6LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.25 | 0.27 | 0.45 | 6.5 | 3.0 |
CWT15LF | 2.0 | 3.0 | 11.0 | 15.0 | 0.1 | 0.11 | 0.18 | 6.5 | 3.0 |
CWT30LF | 1.0 | 6.0 | 11.0 | 15.0 | 0.05 | 0.055 | 0.09 | 6.5 | 3.0 |
CWT60LF | 0.5 | 12.0 | 11.0 | 15.0 | 0.025 | 0.022 | 0.045 | 6.5 | 3.0 |
CWT150LF | 0.2 | 30.0 | 11.0 | 15.0 | 0.01 | 0.011 | 0.018 | 6.5 | 3.0 |
CWT300LF | 0.1 | 60.0 | 11.0 | 10.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
CWT600LF | 0.05 | 120.0 | 11.0 | 5.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
CWT1500LF | 0.02 | 300.0 | 11.0 | 4.0 | 0.007 | 0.008 | 0.012 | 10.0 | 5.0 |
Miniature Coils微型线圈 | |||||||||
CWTO3LF | 100.0 | 0.06 | 0.4 | 16.0 | 10.2 | 11.0 | 18.6 | 5.0 | 4.0 |
CWT06LF | 50.0 | 0.12 | 0.8 | 16.0 | 5.1 | 5.6 | 9.3 | 12.0 | 7.5 |
CWT1LF | 20.0 | 0.3 | 2.0 | 15.0 | 2.2 | 2.3 | 4.0 | 12.0 | 7.5 |
CWT3LF | 10.0 | 0.6 | 4.0 | 15.0 | 1.0 | 1.1 | 1.7 | 12.0 | 7.5 |
CWT6LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.5 | 0.55 | 0.85 | 12.0 | 7.5 |
CWT15LF | 2.0 | 3.0 | 14.0 | 15.0 | 0.2 | 0.22 | 0.35 | 12.0 | 7.5 |
CWT30LF | 1.0 | 6.0 | 14.0 | 15.0 | 0.1 | 0.11 | 0.18 | 12.0 | 7.5 |
CWT60LF | 0.5 | 12.0 | 14.0 | 15.0 | 0.05 | 0.055 | 0.09 | 12.0 | 7.5 |
CWT150LF | 0.2 | 30.0 | 14.0 | 15.0 | 0.02 | 0.022 | 0.035 | 12.0 | 7.5 |
CWT300LF | 0.1 | 60.0 | 14.0 | 15.0 | 0.01 | 0.011 | 0.018 | 12.0 | 7.5 |
CWT600LF | 0.05 | 120.0 | 14.0 | 10.0 | 0.007 | 0.008 | 0.012 | 12.0 | 7.5 |
型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | di/dt (kA/μs) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (3dB)Hz | 高频带宽 (3dB)MHz | |
CWT高灵敏度系列...min可测电流量程: 300mA | 300mm线圈 | 700mm线圈 | ||||||
CWT015 | 200.0 | 0.03 | 0.2 | 6.5 | 130 | 150 | 6 | 4 |
CWT03 | 100.0 | 0.06 | 0.4 | 4.5 | 90 | 105 | 10 | 6.5 |
CWT06 | 50.0 | 0.12 | 0.8 | 3.0 | 70 | 80 | 16 | 10 |
CWT1 | 20.0 | 0.3 | 2.0 | 2.5 | 40 | 50 | 16 | 10 |
CWT1N | 20.0 | 0.3 | 2.0 | 2.0 | 20 | 25 | 10 | 5 |
CWT3 | 10.0 | 0.6 | 4.0 | 8.0 | 3.0 | 3.5 | 16 | 10 |
CWT标准系列...min可测电流量程:15A | ||||||||
CWT3N | 10.0 | 0.6 | 4.0 | 14.0 | 0.9 | 1.0 | 10 | 5 |
CWT6 | 5.0 | 1.2 | 8.0 | 14.0 | 0.9 | 1.0 | 16 | 10 |
CWT15 | 2.0 | 3.0 | 20.0 | 7.0 | 0.7 | 0.8 | 16 | 10 |
CWT30 | 1.0 | 6.0 | 40.0 | 5.0 | 0.5 | 0.6 | 16 | 10 |
CWT60 | 0.5 | 12.0 | 40.0 | 3.5 | 0.35 | 0.4 | 16 | 10 |
CWT150 | 0.2 | 30.0 | 40.0 | 23.0 | 0.7 | 0.2 | 16 | 10 |
CWT300 | 0.1 | 60.0 | 40.0 | 3.0 | 0.1 | 0.1 | 16 | 10 |
CWT600 | 0.05 | 120.0 | 40.0 | 3.0 | 0.06 | 0.05 | 16 | 10 |
CWT1500 | 0.02 | 300.0 | 40.0 | 3.0 | 0.03 | 0.03 | 16 | 10 |
型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | 噪声 (mVp-p) | 跌落 (%/ms) | LF(-3dB) 带宽Hz | 峰值di dt(A/ns) | HF(-3dB) 带宽MHz | |
100mm线圈 | 200mm线圈 | |||||||
CWT MiniHF 015 | 200 | 0.03 | 15 | 85 | 150 | 2.0 | 30 | 23 |
CWT MiniHF 03 | 100 | 0.06 | 11 | 78 | 100 | 4.0 | 30 | 23 |
CWT MiniHF 06 | 50 | 0.12 | 8.0 | 70 | 75 | 8.0 | 30 | 23 |
CWT MiniHF 1 | 20 | 0.3 | 6.0 | 53 | 50 | 20 | 30 | 23 |
CWT Mini 1 | 20 | 0.3 | 12.0 | 4.5 | 4.8 | 2.5 | 20 | 15 |
CWT MiniHF 3 | 10 | 0.6 | 10 | 11 | 12 | 40 | 30 | 23 |
CWT Mini 3 | 10 | 0.6 | 10 | 2.0 | 2.3 | 5.0 | 20 | 15 |
CWT MiniHF 6 | 5.0 | 1.2 | 10 | 5.5 | 6.0 | 80 | 30 | 23 |
CWT Mini 6 | 5.0 | 1.2 | 10 | 0.8 | 0.9 | 10 | 20 | 15 |
CWT MiniHF 15 | 2.0 | 3.0 | 8.0 | 2.8 | 3.0 | 80 | 30 | 23 |
CWT Mini 15 | 2.0 | 3.0 | 8.0 | 0.4 | 0.5 | 25 | 20 | 15 |
CWT MiniHF 30 | 1.0 | 6.0 | 8.0 | 1.5 | 1.5 | 100 | 30 | 23 |
CWT Mini 30 | 1.0 | 6.0 | 7.0 | 0.25 | 0.3 | 40 | 20 | 15 |
CWT MiniHF 60 | 0.5 | 12.0 | 6.0 | 1.0 | 1.0 | 100 | 30 | 23 |
CWT Mini 60 | 0.5 | 12.0 | 5.0 | 0.2 | 0.2 | 40 | 20 | 15 |
CWT MiniHF 150 | 0.2 | 30.0 | 4.0 | 1.0 | 1.0 | 100 | 30 | 23 |
CWT Mini 150 | 0.2 | 30.0 | 23 | 0.1 | 0.1 | 40 | 20 | 15 |
型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | 噪声 (mVp-p) | 跌落 (%/ms) | LF(-3dB) 带宽Hz | 峰值di dt(A/ns) | HF(-3dB) 带宽MHz |
CWT UM 015 | 200 | 30 | 20 | 80 | 116 | 2.0 | 30 |
CWT UM 03 | 100 | 60 | 20 | 65 | 67 | 4.0 | 30 |
CWT UM 06 | 50 | 120 | 15 | 35 | 34 | 8.0 | 30 |
CWT UM 1 | 20 | 300 | 15 | 9.0 | 9.2 | 20 | 30 |
CWT UM 3 | 10 | 600 | 10 | 6.0 | 6.2 | 40 | 30 |
CWT UM 6 | 5.0 | 1200 | 10 | 3.0 | 3.2 | 70 | 30 |
CWT UM 15 | 2.0 | 3000 | 5.0 | 2.0 | 2.0 | 70 | 30 |
CWT UM 30 | 1.0 | 6000 | 5.0 | 2.0 | 2.0 | 70 | 30 |
型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | 噪声 (mVp-p) | 跌落 (%/ms) | LF(-3dB) 带宽Hz | 峰值di dt(A/ns) | HF(-3dB)带宽 (MHz)100mm |
CWT Mini50HF 015 | 200 | 0.03 | 20 | 85 | 150 | 2.0 | 50 |
CWT Mini50HF 03 | 100 | 0.06 | 18 | 78 | 100 | 4.0 | 50 |
CWT Mini50HF 06 | 50 | 0.12 | 12 | 70 | 75 | 8.0 | 50 |
CWT Mini50HF 1 | 20 | 0.3 | 9.0 | 53 | 50 | 20 | 50 |
CWT Mini50HF 3 | 10 | 0.6 | 15 | 11 | 6.0 | 40 | 50 |
CWT Mini50HF 6 | 5.0 | 1.2 | 15 | 5.5 | 6.0 | 80 | 50 |
CWT Mini50HF 15 | 2.0 | 3.0 | 12 | 2.8 | 3.0 | 80 | 50 |
型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | di/dt (kA/μs) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (3dB)Hz | 高频带宽 (3dB)MHz | |
300mm线圈 | 700mm线圈 | |||||||
CWTHF 015 | 200 | 0.03 | 2.0 | 15 | 85 | 150 | 20 | 8 |
CWTHF 03 | 100 | 0.06 | 4.0 | 11 | 78 | 105 | 20 | 8 |
CWTHF 06 | 50 | 0.12 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
CWTHF 1 | 20 | 0.3 | 20 | 6.0 | 50 | 50 | 20 | 10 |
CWTHF 3 | 10 | 0.6 | 40 | 12 | 11 | 12 | 30 | 15 |
CWT 3N | 10 | 0.6 | 4.0 | 12 | 0.9 | 1.0 | 16 | 10 |
CWTHF 6 | 5.0 | 1.2 | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
CWT 6 | 5.0 | 1.2 | 8.0 | 9.0 | 0.9 | 1.0 | 16 | 10 |
CWTHF 15 | 2.0 | 3.0 | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
CWT 15 | 2.0 | 3.0 | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
CWTHF 30 | 1.0 | 6.0 | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
CWT 30 | 1.0 | 6.0 | 40 | 5.0 | 0.5 | 0.6 | 16 | 10 |
CWTHF 60 | 0.5 | 12 | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
CWT 60 | 0.5 | 12 | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
CWTHF 150 | 0.2 | 30 | 120 | 5.0 | 1.0 | 1.0 | 30 | 15 |
CWT 150 | 0.2 | 30 | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
CWTHF 300 | 0.1 | 60 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
CWT 300 | 0.1 | 60 | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
CWTHF 600 | 0.05 | 120 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
CWT 600 | 0.05 | 120 | 40 | 3.0 | 0.06 | 0.05 | 16 | 10 |
CWTHF 1500 | 0.02 | 300 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
CWT 1500 | 0.02 | 300 | 40 | 3.0 | 0.035 | 0.03 | 16 | 10 |
